Arkel KM-20 SCR Keypad & Display-Modul: Fortschrittliches Interface für Türantriebe

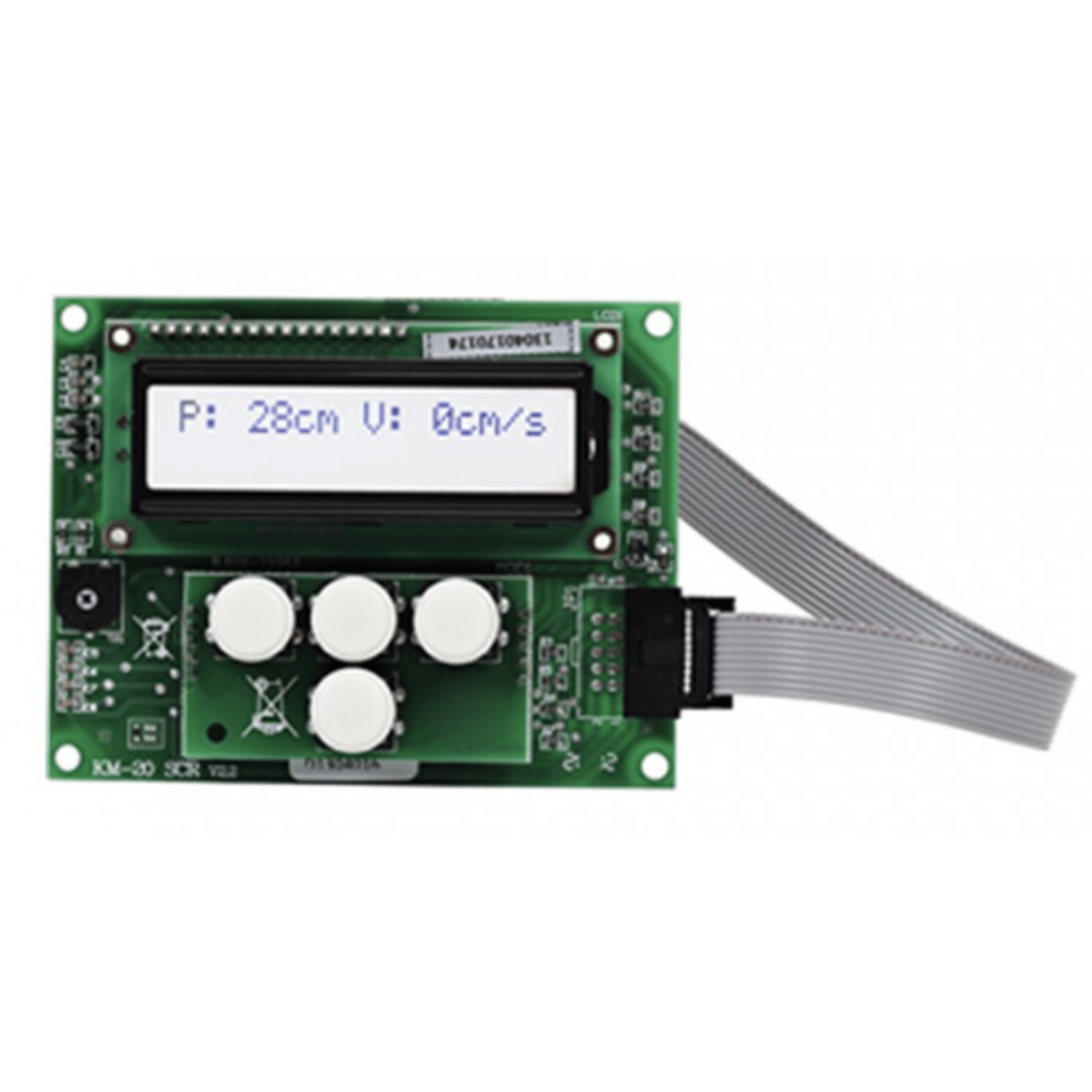

Das Arkel KM-20 SCR ist ein externes Benutzerschnittstellen-Terminal, das speziell für die KM-20 automatische Türsteuerung entwickelt wurde. Während die KM-20-Platine über eine einfache integrierte Schnittstelle verfügt, bietet das KM-20 SCR Keypad einen benutzerfreundlichen 2-zeiligen LCD-Bildschirm mit 16 Zeichen, der es Aufzugstechnikern ermöglicht, auf erweiterte Menüebenen zuzugreifen, Feinabstimmungen vorzunehmen und detaillierte Diagnosemeldungen einfach anzuzeigen.

Technische Spezifikationen: KM-20 SCR

Produktbeschreibung

Das Arkel KM-20 SCR ist ein unverzichtbares Peripheriegerät für Aufzugsfachleute, die mit der KM-20 Türsteuerung arbeiten. Während die Hauptplatine der Steuerung über eine begrenzte Schnittstelle verfügt, ist das KM-20 SCR Keypad erforderlich, um den vollen Funktionsumfang des Systems freizuschalten. Es wird über eine dedizierte Buchse direkt an die KM-20 angeschlossen und bietet eine ergonomische Schnittstelle für Installation und Wartung.

Erweiterte Konfiguration: Mit dem KM-20 SCR können Techniker auf die Menüebenen Basis und Hersteller zugreifen. Dies ermöglicht die präzise Einstellung kritischer Parameter wie Öffnungs-/Schließrampenlängen, spezifische Geschwindigkeitseinstellungen für verschiedene Fahrzonen und Motoruntersetzungsverhältnisse. Diese Einstellungen sind entscheidend für das Erreichen der perfekten „S-Kurven“-Bewegung für optimalen Fahrgastkomfort.

Diagnose und Überwachung: Das Modul dient als leistungsstarkes Diagnosewerkzeug. Im Gegensatz zu den kryptischen Codes auf einer 7-Segment-Anzeige bietet das KM-20 SCR lesbaren Text für Status- und Fehlermeldungen (z. B. „CLS. OBSTRUCTION“). Es verfügt außerdem über einen Zählerbildschirm zur Erfassung der Gesamtzahl der Türöffnungs- und Schließzyklen, was für vorausschauende Wartungspläne von entscheidender Bedeutung ist.

Häufig gestellte Fragen (FAQs)

F1: Ist das KM-20 SCR Keypad für den Standardbetrieb der Tür erforderlich?

Nein, die KM-20 Türsteuerung kann nach der Einrichtung ohne die Tastatur betrieben werden. Dennoch wird die Tastatur für die Erstbetriebnahme, die Feinabstimmung fortgeschrittener Einstellungen und eine detaillierte Fehlersuche dringend empfohlen (oder ist erforderlich).

F2: Was ist der Unterschied zwischen dem Onboard-Display und dem KM-20 SCR Keypad?

Das integrierte Display ist eine einfache 2-stellige 7-Segment-Anzeige, die den Zugriff auf einen begrenzten Satz von Parametern ermöglicht. Das KM-20 SCR verfügt über einen vollständigen LCD-Bildschirm, der Zugriff auf die Ebenen Basis und Hersteller bietet, was eine wesentlich detailliertere Konfiguration und lesbare Fehlermeldungen ermöglicht.

F3: Kann ich mit dieser Einheit die Türgeschwindigkeit und -position einsehen?

Ja. Der Hauptüberwachungsbildschirm des KM-20 SCR zeigt Echtzeitdaten an, einschließlich der aktuellen Türposition (in cm), der Türgeschwindigkeit (in cm/s) und des aktuellen Betriebsstatus (z. B. Öffnen, Geschlossen).

Q4: Wie rufe ich das erweiterte „Hersteller“-Menü mit diesem Bedienfeld auf?

Um auf die Parameter der Herstellerebene zuzugreifen, müssen Sie im Allgemeinen den KM-20 spannungsfrei schalten und ihn dann wieder unter gleichzeitigem Drücken und Halten der AUF- und AB-Tasten auf dem Tastenfeld einschalten. Dies schaltet Parameter wie das Übersetzungsverhältnis (Gear Ratio) und die Encoder-Impulseinstellungen frei.
