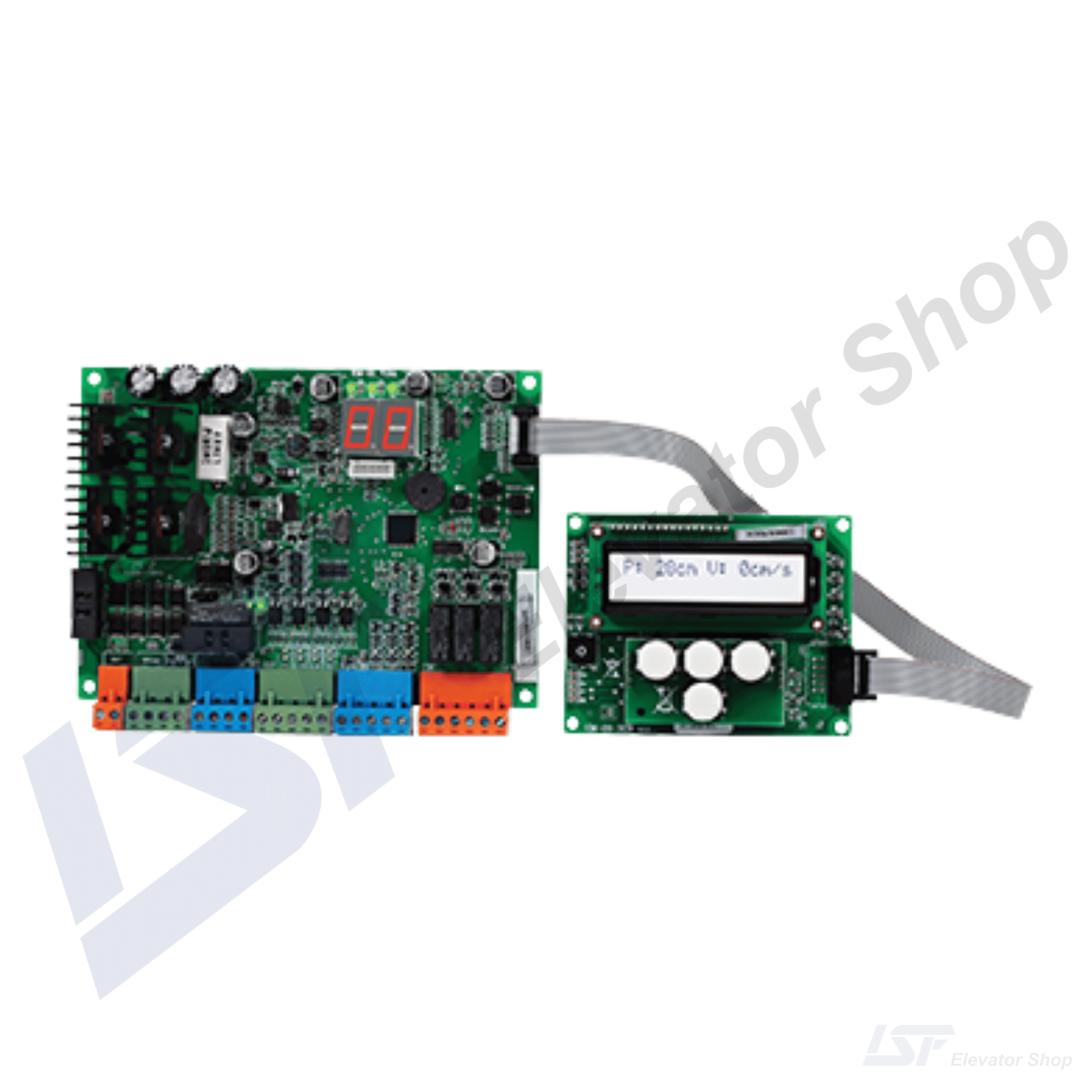

Arkel KM-20 DC-Türsteuerplatine: Intelligente Steuerung für 24-V-Teleskoptüren

Die Arkel KM-20 ist eine hochentwickelte Türsteuereinheit, die speziell für 24V DC Getriebemotoren in automatischen Teleskop-Aufzugstüren entwickelt wurde. Sie ersetzt herkömmliche Endschaltersysteme durch eine hochpräzise Positionserkennung mittels Motorencoder und gewährleistet so einen reibungslosen, sicheren und synchronisierten Türbetrieb.

Technische Spezifikationen: KM-20 DC

Produktbeschreibung

Der Arkel KM-20 DC stellt eine signifikante Weiterentwicklung gegenüber Standard-Türsteuergerät dar, indem er intelligente Technologie zur Steuerung von 24V DC Teleskoptüren nutzt. Im Gegensatz zu älteren Systemen, die auf mechanische Endschalter angewiesen sind – welche anfällig für Verschleiß und Fehlausrichtung sind –, verwendet der KM-20 einen Zweikanal-Encodereingang, um die exakte Position der Türflügel zu verfolgen. Dies ermöglicht eine präzise „S-Kurven“-Beschleunigung und -Verzögerung, was einen reibungslosen und geräuschlosen Betrieb ohne Anschlagen an die Türanschläge gewährleistet.

Sicherheits- und Notruffunktionen: Sicherheit steht beim Design des KM-20 an erster Stelle. Er überwacht aktiv den Motorstrom, um Hindernisse zu erkennen. Wenn ein Fahrgast oder ein Objekt die Tür blockiert, erkennt das System den Reversierdruck und fährt die Tür sofort wieder in die offene Position. Darüber hinaus schaltet das Gerät bei einem Netzausfall nahtlos auf seine angeschlossene Batterie-Notstromversorgung (2x 12V) um, um die Kabinentür in die offene Position zu bewegen und die Evakuierung der Fahrgäste zu ermöglichen.

Vielseitige Anwendung: Der KM-20 ist äußerst anpassungsfähig. Er bietet Relaisausgänge für die Zustände „Vollständig geöffnet“, „Vollständig geschlossen“ und „Hindernis/Lichtschranke“, was eine nahtlose Integration in jede Aufzugsteuerung ermöglicht. Für spezielle Anwendungen unterstützt er den Nudging-Modus (erzwungenes Schließen mit Alarm) und ist kompatibel mit den Anforderungen für Feuerwehraufzüge, bei denen eine Hochgeschwindigkeits-Signalerfassung erforderlich ist.

Häufig gestellte Fragen (FAQs)

F1: Benötigt der Arkel KM-20 mechanische Endschalter für den Betrieb?

Nein. Der KM-20 nutzt die Encoder-Rückführung des Motors. Er lernt die Türbreite automatisch und erkennt die Offen/Geschlossen-Positionen digital, was den Einsatz mechanischer Endschalter überflüssig macht und den Wartungsaufwand reduziert.

F2: Wie geht der KM-20 mit Stromausfällen um?

Die Platine verfügt über eine integrierte Batterieladeelektronik. Sie unterstützt 2 Einheiten 12V-Batterien (oder eine externe 24V DC-Versorgung). Bei einem Netzausfall schaltet die Karte automatisch auf Batteriebetrieb um, um die Türöffnung zu aktivieren und das Einschließen von Fahrgästen zu verhindern.

F3: Kann ich die Türgeschwindigkeit und die Schließkraft anpassen?

Ja. Grundlegende Parameter wie Öffnungs-/Schließgeschwindigkeit und Hindernisdruck können direkt über die integrierten Tasten und das Digitaldisplay eingestellt werden. Für eine erweiterte Einrichtung und Überwachung kann ein optionales externes KM-20 Keypad angeschlossen werden.

F4: Was ist der „Nudging-Modus“ und unterstützt der KM-20 diesen?

Ja, die KM-20 unterstützt den Nudging-Modus. Wenn der Lichtschrankenstrahl für längere Zeit unterbrochen wird (was die Tür offen hält), kann das System die Lichtschranke ignorieren und die Tür langsam schließen, während ein Summer ertönt, um das Aufhalten des Aufzugs zu verhindern und den Verkehrsfluss zu verbessern.
