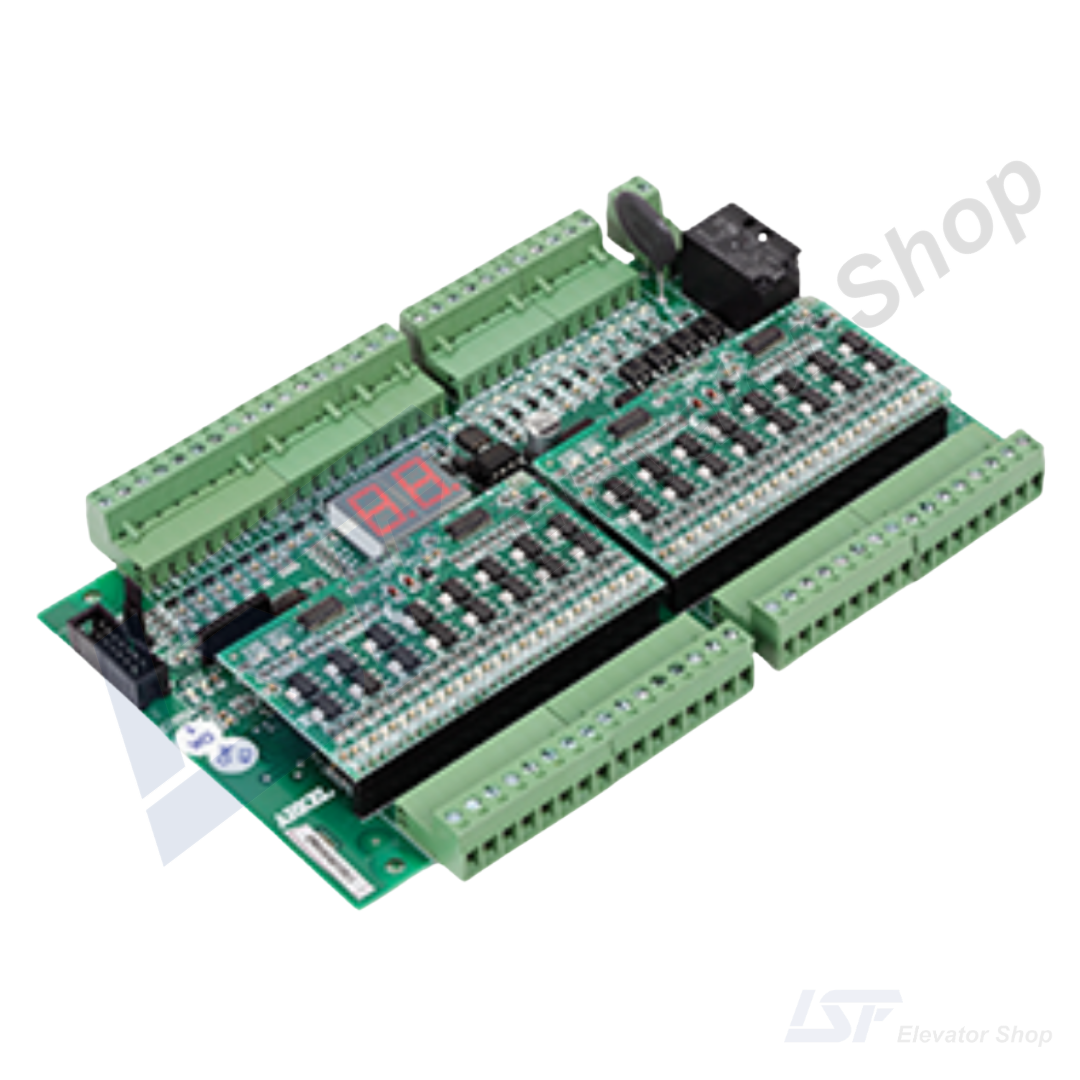

Arkel FX-SERI32 Serielles Kommunikationsboard (Hochhaus für ARL-300)
Optimieren Sie ARL-300 Installationen in Hochhäusern mit der Arkel FX-SERI32 Kommunikationskarte. Unterstützt bis zu 24 Haltestellen, reduziert die Schachtverkabelung auf nur 2 Adern und bietet programmierbare Gray/Binär-Ausgänge für Kabinendisplays.
- Erweiterte Kapazität: Speziell entwickelt für ARL-300 Systeme, die zwischen 16 und 24 Haltestellen erfordern, um die Lücke zu schließen, wo Standardkarten nicht ausreichen.
- Minimale Verkabelung: Überträgt alle kritischen Kabinensignale (Rufe, Anzeigen, Überlast, Türbefehle) über eine einfache 2-Draht-Schnittstelle, wodurch massive parallele Kabelbündel im Hängekabel entfallen.
- Programmierbare Ausgänge: Verfügt über digitale Ausgänge (A, B, C, D, E, F, G), die über das ARL-300 Menü konfiguriert werden können, um 7-Segment-, Gray-Code-, Binärcode oder deren invertierte Äquivalente für eine vielseitige Anzeige zu unterstützen.
- Vollständige Signalintegration: Verwaltet Kabinenrufe, Etagenanzeigen, Richtungspfeile, Gongsignale, Kabinenbeleuchtung sowie automatische Tür-auf/zu-Befehle über eine einzige serielle Leitung.
- Dual-End-Konfiguration: Entwickelt für Systeme, bei denen eine serielle Kommunikation sowohl am Schaltschrank (Maschinenraum) als auch am Inspektionskasten (Kabine) für große Förderhöhen erforderlich ist.
Guaranteed Safe Checkout
Die Arkel FX-SERI32 ist eine spezialisierte serielle Kommunikationsschnittstelle, die exklusiv für die Aufzugsteuerung ARL-300 entwickelt wurde. Diese Einheit wurde für Gebäude mit mehr als 16 Stockwerken konzipiert und erweitert die Kapazität der Steuerung auf bis zu 24 Haltestellen. Durch die Umwandlung paralleler Signale in einen robusten seriellen 2-Draht-Datenstrom reduziert sie die Komplexität der Verkabelung zwischen dem Schaltschrank im Maschinenraum und der Kabine erheblich und gewährleistet eine zuverlässige Signalübertragung für Taster, Anzeigen und Sicherheitsfunktionen.
Technische Spezifikationen: FX-SERI32
| Spezifikation | Details |
|---|---|
| Produktmodell | FX-SERI32 |
| Kompatibilität | Arkel ARL-300 Aufzugsteuerung |
| Max. Anzahl der Haltestellen | 24 Haltestellen |
| Kommunikationstyp | 2-Draht-Seriell-Bus |
| Ausgangskodierung | 7-Segment, Gray, Binär, Invertiert |
| Abmessungen | 150 x 100 x 50 mm |
| Gewicht | 0.5 kg |
| Montageort | Schaltschrank & Inspektionsbirne |
| Ungefährer Preis (EUR) | – |
Produktbeschreibung
Die Arkel FX-SERI32 löst die komplexen Verkabelungsherausforderungen in mittleren bis hohen Gebäuden, die die ARL-300 Aufzugsteuerung verwenden. Bei einer standardmäßigen Parallelverkabelung erfordert jede zusätzliche Etage mehrere neue Adern, die vom Maschinenraum zur beweglichen Kabine führen. Für Gebäude mit mehr als 16 Stockwerken führt dies zu schweren, teuren und anfälligen Hängekabeln.
Ingenieurwesen für Effizienz: Die FX-SERI32 schafft eine digitale Brücke. In einer typischen Hochhausanwendung (über 16 Stockwerke) wird eine Einheit im Haupt-Schaltschrank montiert, um die Außenrufe zu verarbeiten, während eine zweite Einheit im Kabinen-Inspektionskasten (Revizyon Kutusu) montiert wird, um die Kabinentaster und Anzeigen zu steuern. Diese beiden Einheiten kommunizieren nahtlos über nur zwei Adern.
Vielseitige Display-Unterstützung: Im Gegensatz zu einfachen seriellen Platinen bietet die FX-SERI32 fortschrittliche Flexibilität für Kabinentableaus. Die integrierten Digitalausgänge können direkt über das Menü der ARL-300 Hauptplatine programmiert werden. Dies ermöglicht es Technikern, verschiedene 7-Segment-, Gray-Code- oder Binär-Code-Anzeigen anzusteuern, ohne dass separate Decoderkarten erforderlich sind.
Häufig gestellte Fragen (FAQ)
F1: Wann ist das FX-SERI32 anstelle des standardmäßig verwendeten FX-SERI erforderlich?
Die Standard-FX-SERI-Karte unterstützt bis zu 16 Haltestellen. Die FX-SERI32 ist für ARL-300 Systeme, die mehr als 16 Haltestellen bedienen, zwingend erforderlich und unterstützt bis zu maximal 24 Haltestellen.
F2: Kann ich diese Karte mit anderen Arkel Steuerungen wie der ARL-200S verwenden?
Nein. Während die Standard-FX-SERI mit ARL-200S arbeitet, ist die FX-SERI32 aufgrund der erweiterten Etagenzählung und der spezifischen Anforderungen an die Menükonfiguration speziell für das ARL-300 System konzipiert.
F3: Welche Signale überträgt diese Karte?
Es überträgt nahezu alle erforderlichen Kabinensignale, einschließlich: Kabinenreztaster, digitale Etagenanzeigen, Richtungspfeile, Überlast-/Vollastsignale, Gong-Auslöser, Kabinenlichtsteuerung sowie Befehle zum automatischen Öffnen/Schließen der Türen.
F4: Wie konfiguriere ich die Display-Ausgänge (Gray/Binär)?
Sie müssen keine Jumper auf der Karte für die Ausgangstypen ändern. Das Ausgangsformat (Gray, Binär, 7-Segment, etc.) wird digital über die Menüschnittstelle der ARL-300 Aufzugsteuerung ausgewählt, welche dann den FX-SERI32 anweist, wie die Ausgänge anzusteuern sind.
| Gewicht | 0,3 kg |
|---|---|
| Größe | 17 × 14 × 6 cm |
